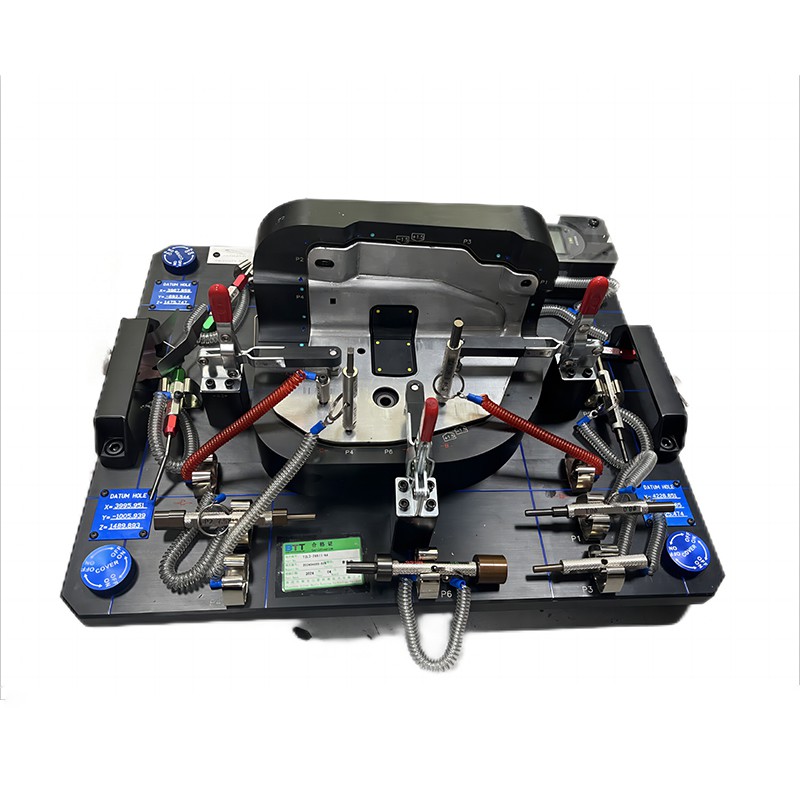

Проверка на приспособлението

• Сглобяване на автомобилни части:

Приспособленията за проверка се използват широко в автомобилната индустрия или други индустрии за проверка на размерите на компоненти като елементи на шасито и интериорни елементи. Те гарантират, че частите пасват правилно по време на сглобяването и отговарят на строги стандарти за работа.

• Среди за масово производство:

Ако се произвеждат големи количества идентични или подобни части, приспособленията за проверка осигуряват рентабилно решение за осигуряване на еднаквост и прецизност. Това е от решаващо значение за постигане на производствените цели без компромис с качеството.

• Подмяна на специализирани измервателни инструменти:

Приспособленията за проверка служат като универсална алтернатива на специализираните инструменти за измерване, като измервателни уреди за пробки и OD. Те предлагат простота на работа, като същевременно осигуряват точни измервания, което ги прави подходящи за широк спектър от производствени приложения в автомобилостроенето, космическата индустрия, електрониката и т.н.

Проверката на приспособленията играе безценна роля в производствените индустрии като метално щамповане или шприцване на пластмаса, като помага да се гарантира, че продуктите отговарят на желаните спецификации и стандарти. Те имат следните предимства:

1. Той намалява или понякога елиминира усилията за маркиране, измерване и поставяне на детайла върху машината, повишавайки ефективността на производството.
2. Повишава точността на обработка и осигурява взаимозаменяемост.
3. Увеличава производителността поради увеличаване на семената, подаванията и дълбочината на рязане, тъй като приспособленията и приспособленията осигуряват висока твърдост на затягане.
4. Увеличава производителността поради възможността за обработка на два или повече детайла едновременно или броя на режещите инструменти.
5. Спестява работна сила чрез намаляване на ръчните манипулации.
6. Лесен е за работа, достатъчен е полуквалифициран труд.
7. Увеличава гъвкавостта на машинните инструменти.
8. Детайлът и инструментът са относително разположени на точните си позиции преди операцията автоматично за незначително време. Така че намалява времето за цикъл на продукта.
9. Променливостта на размерите при масовото производство е много ниска, така че производствените процеси, поддържани от използването на приспособления и приспособления, поддържат постоянно качество.
10. Намалява времето на производствения цикъл и така увеличава производствения капацитет.
11. Възможна е работа с повече от един инструмент върху един и същи детайл.
12. Няма допълнителна нужда да се проверява размерът на продукта, при условие че качеството на използваните приспособления и приспособления е гарантирано, така че това спестява време за проверка на качеството.

Проектирането и създаването на контролно приспособление са решаващи стъпки към осигуряване на прецизност в производствените процеси, като създаването на такъв изисква внимателно планиране, внимание към детайла и задълбочено познаване на инженерните принципи. Ето някои стъпки, които могат да ви помогнат в този процес.

1. На първо място, събирането на информация трябва да включва размери, допустими отклонения и всякакви специални изисквания или характеристики, които изискват проверка.
2. След като 3D CAD модел на вашата част е конструиран с помощта на специален софтуер, използвайте този модел като основа за проектиране на неговото приспособление за проверка. Фокусирането върху подравняването на референтните точки и осигуряването на достъп за измервателни инструменти е жизненоважно за успеха на дизайна.
3. След като CAD моделът е завършен, започнете да проектирате вашето приспособление, като използвате подходящи материали като алуминий или стомана. Поддържайте стабилността, твърдостта и лекотата на сглобяване на първо място на този етап от проектирането. Приспособленията трябва да съдържат функции за точно позициониране на частите за измерване. Използвайте референтни точки от инженерни чертежи, за да посочите точно тези местоположения.
4. Помислете за включването на различни измервателни уреди или сензори в дизайна на вашето приспособление за проверка, за да постигнете точни измервания, от обикновени измервателни уреди за движение/забрана до по-сложни електронни сонди или системи за зрение.
5. Преди да финализирате своя дизайн, извършете виртуални симулации, ако е възможно, за да откриете възможни смущения или сблъсъци с други компоненти по време на работа и да осигурите функционалност и да намалите скъпите преработки по-късно. Това помага да се гарантира ефективност, като същевременно помага за предотвратяване на скъпи преработки по-късно.
6. След като дизайнът бъде одобрен, дигитално го проверете старателно, преди да продължите с производството. CNC машинни техники, като фрезоване, пробиване, струговане, могат да се използват заедно с традиционните ръчни инструменти, като свредла за триони, за изрязване на форми и сглобяване на отделни компоненти според спецификациите, предоставени от клиента, за окончателно сглобени продукти.
